Une installation en autoconsommation électrique pour 1200 euros
publication: 12 mars 2019 / mis à jour 12 mars 2019
Nous habitons en milieu rural. Par mauvais temps, par temps orageux, nous subissons des coupures électriques, parfois de quelques secondes, qui provoquent des désagréments plus ou moins importants.
Les conséquences des coupures électriques
Notre vie moderne dépend de plus en plus d'appareils nécessitant une alimentation électrique sans faille. Commençons par un appareil peu énergivore, mais dont l'indisponibilité peut devenir un vrai souci: la box Internet!
C'est encore plus crucial pour les personnes disposant d'un système de télé-assistance, d'appareil médical, etc...
La box sur onduleur
Depuis des années, à chaque coupure électrique du réseau général, même de quelques secondes, la box Internet se réinitialise. Cette opération de réinitialisation prend plusieurs minutes, délai pendant lequel nous ne disposons plus d'aucune liaison Internet et téléphonique fixe.
L’arrêt du RTC annoncé par Orange fin 2018 ne concerne que le service téléphonique RTC, c’est-à-dire l’accès au téléphone par une connexion directe entre le téléphone et la prise en T sans boîtier intermédiaire.
Tout les nouveaux abonnés devront utiliser une ligne téléphonique raccordée à une box Internet.

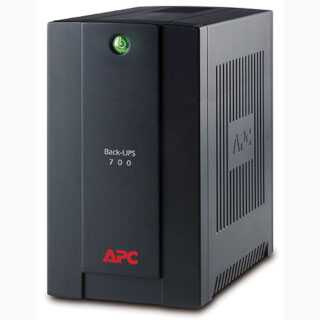

La solution est donc de brancher la box sur un onduleur:
Cet onduleur est certes très satisfaisant pour les petites coupures électriques. Mais si ces coupures durent plus d'une demi heure, la batterie intégrée commence à crier famine et l'onduleur s'arrête faute d'être réalimenté. Pour peu que vous rajoutiez la base de transmission d'un téléphone sans fil et d'un routeur, la batterie de cet onduleur bureautique plie les genoux en moins de 30 minutes.
Plus d'éclairage électrique
En cas de coupure électrique, on peut se passer d'éclairage électrique en journée. Mais le soir ou la nuit, faire la cuisine ou manger à la lueur des bougies devient problématique.
Le matin du 15 octobre 2018, notre département de l'Aude a été touché par des inondations catastrophiques. Nous étions en train d'éponger et évacuer de l'eau dans la maison, vers 06:00 du matin quand l'électricité générale s'est arrêtée. C'est donc à la lueur des bougies qu'il a fallu continuer les opérations d'évacuation de l'eau. L'onduleur de la box a tenu 30 minutes puis s'est arrêté.
Le courant n'a été rétabli que 12 heures plus tard.
Depuis cette date, en quelques mois, nous avons subi deux autres coupures électriques importantes.
Décision de passer à un onduleur puissant
Nous avons donc décidé de nous équiper d'un onduleur beaucoup plus puissant, couplé à un stockage en batteries au plomb. Estimation de l'investissement:
| Onduleur Hybride 3KW 24V MPPT 25A-Ecowatt | 312,20 € |
| 2 batteries solaires Gel 100AH 12V | 360,00 € |
| TOTAL | 672,20 € |
Rajoutez une trentaine d'Euros pour la connectique, pour 700€ on peut disposer d'un système de stockage électrique restituant beaucoup plus d'énergie que l'onduleur bureautique décrit précédemment.
Le choix de l'onduleur

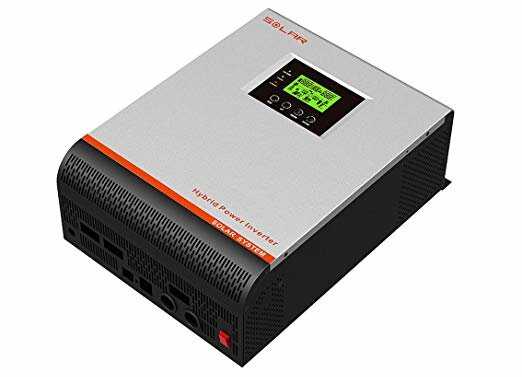

Le choix s'est porté sur un onduleur hybride de la marque ECOWATT 3KW 24V:
L'onduleur nu est seulement trois fois plus cher que l'onduleur bureautique, mais avec un stockage adapté, il peut alimenter sans problème jusqu'à 2 Kilowatts d'accessoires.
Voici les avantages de cet onduleur:
- accepte plusieurs sources d'énergie en entrée:
- batteries de stockage;
- panneaux photovoltaïques;
- éolienne 24 Volts
- groupe électrogène;
- 220V du réseau électrique général;
- assume la fonction régulateur de charge des batteries;
- gère automatiquement les sources d'alimentation en fonction des besoins;
- bypass sur courant secteur si alimenté par le réseau électrique général (entrée groupe électrogène) en cas de décharge critique des batteries;
Cet onduleur doit être monté au plus près du tableau de sécurité général de l'habitation.
Il ne doit IMPERATIVEMENT pas être monté en parrallèle du réseau électrique général. Il doit alimenter des appareils au travers d'un circuit totalement désolidarisé du circuit alimenté par le réseau électrique public.
Alimentation sans interruption: cet onduleur peut être utilisé en solution de secours, sans système solaire. Il aura pour fonction le mode ASI (Alimentation Sans Interruption), prenant automatiquement le relais en cas de coupure de réseau. Grâce à son signal pur (Pur Sinus) il protègera aussi bien les récepteurs sensibles, les ordinateurs et tout équipement audiovisuel. Cibler la zone de la maison à protéger en le connectant au bon endroit du tableau de distribution.
Avec des batteries pleines, l'onduleur peut alimenter la box Internet, le téléphone sans fil et quelques lampes LED pendant plus de 10 heures.
Avec deux batteries gel de 100 AH, l'onduleur peut fournir jusqu'à 1 KiloWatt, soit 100 Watts/heure sur 10 heures, ou 200 Watts/heure sur 5 heures. Il n'est pas conseillé de taper trop fort dans le stockage sous peine de réduire le nombre de cycles disponibles en charge/décharge des batteries.
Si vous avez de gros besoins de stockage, passez à la gamme au-dessus en choisissant un onduleur 48 Volts et 4 batteries gel 12 Volts.
Si vous avez de très petits besoins de stockage, pour une cabane de jardin par exemple, il existe des kits en 12 Volts avec une seule batterie gel 12 Volts à partir de 150€, panneau solaire inclus. raccordez ensuite un convertisseur 12/220V qui coûte seulement 60 à 100€.
Choix des panneaux photovoltaïques
Une fois l'onduleur choisi, ici un modèle alimenté en 24 Volts, on va s'équiper de deux panneaux solaires:
| 300W 24V SS200 60P SolarFarm | 340,00 € |
| TOTAL | 340,00 € |
Chaque panneau délivre une tension de sortie de 24 Volts. La puissance maximale délivrée par chaque panneau est de 300 Watts. Ces deux panneaux seront montés en parrallèle, délivrant ainsi un courant de 24 Volts avec une puissance maximale de 600 Watts.
La puissance de ces panneaux permet de recharger les batteries en quelques heures, même par temps légèrement couvert.
Par temps fortement ensoleillé, ces panneaux délivreront même de l'électricité excédentaire. Donc, si on allume des lampes en pleine journée, rien ne sera soutiré des batteries.
Alimentation de secours
L'onduleur dispose d'une alimentation d'entrée annexe en 220 Volts. Ainsi, en cas de forte décharge des batteries et quand les panneaux photovoltaïques sont hors service - en général la nuit - il est possible de connecter une alimentation externe: groupe électrogène ou alimentation sur le secteur.
Si vous exploitez un groupe électrogène pour alimenter l'onduleur, l'électricité excédentaire provenant du groupe sera stockée dans les batteries. Sans onduleur, vous devriez laisser tourner le groupe électrogène tout le temps de la panne secteur. Avec l'onduleur et les batteries, le groupe électrogène pourra être arrêté au bout d'une ou deux heures de fonctionnement, les batteries bien rechargées prendront le relais.
Repenser l'utilisation de l'électricité
Si vous aussi vous envisagez l'utilisation en autoconsommation avec stockage de l'électricité, il sera OBLIGATOIRE de repenser l'usage de l'électricité:
- changer tous les éclairages pour des lampes à LED, lampes les moins énergivores actuellement disponibles dans le commerce;
- n'alimenter que des appareils exigeant une fourniture électrique sans coupure: box Internet, téléphone sans fil, système d'alarme et/ou de vdéo-surveillance, etc...
- n'alimenter que des appareils petits consommateurs en journée;
Pour ce faire, intervenez au niveau du tableau électrique général pour isoler totalement ou partiellement la partie éclairage de la maison et les basculer sur un tableau de sécurité exclusivement alimenté par l'onduleur.
Conclusion
Notre projet final a comme seul but de disposer d'une énergie de secours en cas de coupure électrique. Cette énergie sera utilisée quotidiennement, permettant une économie estimée à 1 Kw par jour, soit 50€ par an sur la facture d'électricité.

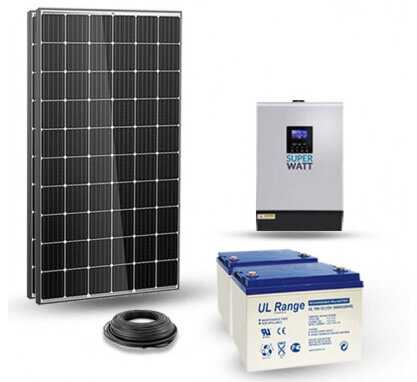

Pour ce faire, nous avons choisi un kit complet prêt à monter à 1.170€, comprenant:
- panneaux solaires de 300Wc Shine Solar ou QCELL;
- onduleur hybride 3kVA 25A MPPT Super Watt;
- un régulateur MPPT 25A (intégré dans l'onduleur);
- un convertisseur de tension Pur Sinus 3000VA 220~240V (intégré dans l'onduleur);
- 2 Batteries de 100Ah GEL;
- toutes les connectiques et câbles nécessaires
Le montage de l'onduleur est décrit dans ce chapitre
Montage de l'onduleur ECOWATT
