Mesure de la production d'un kit photovoltaïque
publication: 6 novembre 2022 / mis à jour 6 novembre 2022
Acheter et monter son kit de production solaire en auto-consommation c'est bien. Pouvoir mesurer la production réelle, c'est mieux. Ici, je présente un mini compteur électrique. L'intérêt premier de ce compteur est son prix modique.
Mesure de la production photovoltaïque
Les deux principaux constructeurs de micro-onduleurs, APS et ENPHASE, proposent une passerelle de communication permettant de gérer et mesurer la production des panneaux solaires:
- ECU-C de APS prix indicatif: 270€. Surveillance des données électriques AC & DC Communication avec système de supervision centralisé. Contrôle zero injection réseau
- Envoy-S de ENPHASE prix indicatif: 210€. Suivi de consommation électrique, pour un contrôle global de votre énergie Mise en réseau flexible grâce au Wi-Fi intégré. Connexion cellulaire Plug-&-Play
Quand vous commencez par un kit 1 ou 2 panneaux, ce n'est pas une petite dépense.

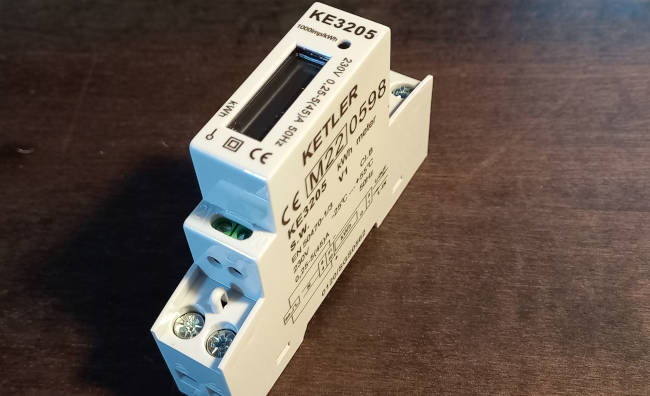

Le mini compteur KETLER
En fouillant un peu le net, on trouve une solution non communicante, à un prix défiant toute concurrence:
Il est proposé, à la date du 5 novembre 2022, au prix de 20,19€ TTC sur AMAZON.
Dans le magasin de bricolage BRICO DEPOT, je n'ai trouvé qu'une seule référence de compteur électrique (Compteur d'énergie monophasé IEM2000 40A, MID ACTI9) au prix de 109€.
Ce mini compteur s'intègre facilement dans un boitier de sécurité AC sur le rail DIN.
Il mesure le courant débité sur secteur, avec une intensité maximale de 45A. Si vous avez un kit 2 panneaux, l'intensité réelle n'atteindra pas 3A.
Montage du mini compteur KETLER

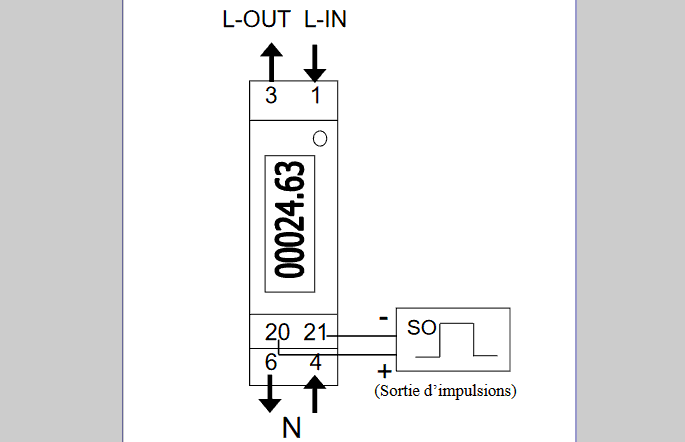

Ce mini compteur a deux entrées/sorties:
- borniers 1 - 3 pour l'entrée et la sortie de la phase secteur
- borniers 4 - 5 pour l'entrée et la sortie du neutre secteur
Il est impératif de respecter les sens d'entrée et de sortie des fils phase et neutre. Ici, la sortie correspondra à l'arrivée phase et neutre du secteur! Ce compteur ne se câble PAS COMME UN DISJONCTEUR!
Ce mini compteur dispose également des bornes 20 et 21. Ces bornes délivrent des impulsions de comptage, une impulsion par Watt.
Une fois installé et branché, la LED intégrée émet une impulsion lumineuse par WATT comptabilisé. Si la LED clignote à très basse fréquence, voire pas du tout, c'est qu'il n'y a pas de production photovoltaïque. Plus les clignotements sont rapides, plus les panneaux produisent d'énergie électrique.
Avantages et désavantages du mini compteur
Commençons par les désavantages:
- appareil de comptage non communicant
- pas d'affichage de la puissance instantanée utilisée
- pas de mémorisation heure par heure ou par jour
- ne différencie pas le courant auto-consommé et le courant injecté vers le réseau public
Voyons maintenant les avantages:
- prix extrêmement attractif: de 19€ à 25€ sur Internet selon vendeurs
- facile à installer. Faire attention au sens de branchement des fils P N
- s'intègre à un boitier électrique sur rail DIN
Vous l'aurez compris, pour suivre sa production, il faut relever régulièrement les comptages. Libre à vous de relever chaque heure, matin et soir, une fois par semaine, par mois, quand ça vous chante...
Ce compteur ne compte QUE LA PRODUCTION consommée ou injectée vers le réseau public.
Ce n'est pas parce que vous avez XXX Watst de panneaux que ce compteur va compter XXX Watts produits par heure. Au risque d'insister: le courant est consommé par les appareils en fonctionnement. L'injection vers le réseau public dépend de la demande sur ce réseau public.
Si un appareil consomme plus que la production photovoltaïque, ce compteur ne comptera que la part d'énergie injectée vers votre réseau général. Par exemple, si vous mettez en marche une cafetière SENSEO 1200W, et que les panneaux produisent 100W parce que le telmps est couvert, le compteur comptera 100 Watts seulement.
En conclusion, ce mini compteur permet un suivi de sa production photovoltaïque avec un rapport prix/usage imbattable.
